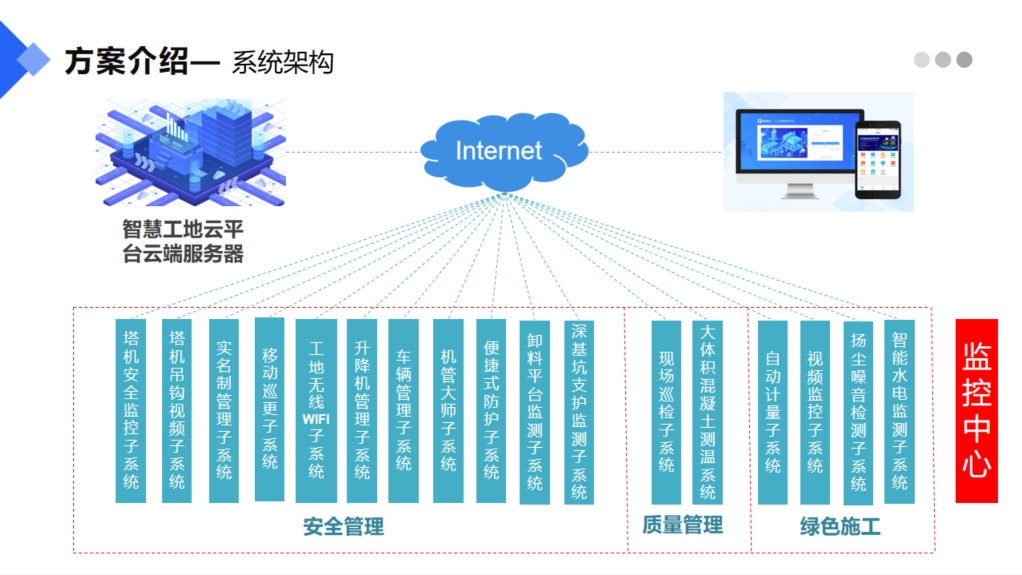

智慧工地系統平臺架構圖內容解析

智慧工地系統平臺架構圖是對智慧工地系統各組成部分及其相互關系的可視化呈現,它清晰地展示了系統從數據采集到應用展示的完整流程,為智慧工地的規劃、建設與運維提供清晰的框架指導。以下是智慧工地系統平臺架構圖一般包含的內容:
智慧工地系統平臺

一、數據采集層

數據采集層是智慧工地系統的“觸角”,負責收集工地現場的各種信息,為后續的數據處理與分析提供原始素材。

(一)人員信息采集

人員定位設備:如UWB(超寬帶)定位標簽、藍牙信標等,通過在工地現場布置定位基站,實時獲取人員的位置信息,精度可達厘米級。這有助于管理人員了解工人的工作區域分布、移動軌跡,保障施工安全,例如在危險區域設置電子圍欄,當人員靠近時及時發出警報。

生物識別設備:包括人臉識別門禁、指紋識別考勤機等,用于準確識別人員身份,記錄工人的考勤情況,防止無關人員進入工地,確保工地安全與人員管理的規范性。
 智慧工地系統平臺2
(二)設備信息采集

傳感器設備:在各類施工設備(如塔吊、施工電梯、混凝土攪拌機等)上安裝傳感器,采集設備的運行參數,如轉速、溫度、壓力、振動等。例如,通過監測塔吊的起重量、幅度、高度等參數,實時掌握設備的工作狀態,預防超載、碰撞等安全事故。

智能電表、水表:安裝在工地的用電、用水節點,精確計量能源消耗數據,為節能減排與成本核算提供依據。

(三)環境信息采集

環境監測傳感器:用于監測工地周邊的環境指標,如PM2.5、PM10、噪聲、風速、風向、溫濕度等。當環境指標超出規定范圍時,系統自動觸發預警,提醒管理人員采取降塵、降噪等措施,減少施工對周邊環境的影響。

視頻監控設備:在工地出入口、作業面、材料堆放區等關鍵位置安裝高清攝像頭,實時采集現場視頻圖像,實現全方位、無死角的監控。管理人員可通過遠程視頻查看工地現場情況,及時發現安全隱患與違規行為。

(四)物料信息采集

RFID標簽與讀寫器:為建筑材料、構配件等物料粘貼RFID標簽,通過讀寫器在物料出入庫、運輸、使用等環節進行信息讀取與更新,實現物料的全程追溯與管理,確保物料的質量與供應及時性。

地磅系統:用于對進出工地的車輛所載物料進行稱重,自動記錄物料重量數據,并與采購訂單、領料單等進行關聯,防止物料浪費與盜竊行為。

二、網絡傳輸層

網絡傳輸層是智慧工地系統的“神經網絡”,負責將數據采集層收集到的信息快速、穩定地傳輸?shù)綌?shù)據處理層。

(一)有線網絡

光纖網絡:在工地現場鋪設光纖,提供高速、穩定的網絡連接,適用于對數據傳輸速率和穩定性要求較高的場景,如視頻監控數據的實時傳輸、大型施工設備的遠程控制等。

工業以太網:采用專為工業環境設計的以太網技術,具有較強的抗干擾能力和可靠性,能夠滿足工地現場復雜電磁環境下的數據傳輸需求,常用于連接現場的各種傳感器、控制器等設備。

(二)無線網絡

Wi-Fi網絡:在工地辦公區、生活區等人員密集區域部署Wi-Fi熱點,為管理人員和工人提供便捷的無線網絡接入,方便他們使用移動終端設備訪問智慧工地系統,進行信息查詢、業務辦理等操作。

4G/5G網絡:借助運營商的4G/5G網絡,實現工地現場與遠程管理中心的實時數據通信。對于一些移動性較強的設備,如巡檢機器人、無人機等,可通過4G/5G網絡將采集到的數據實時回傳至系統平臺。

LoRa、ZigBee等低功耗廣域網(LPWAN)技術:適用于連接一些低功耗、小數據量的傳感器設備,如環境監測傳感器、人員定位標簽等,具有覆蓋范圍廣、功耗低、成本低等優點,能夠有效降低系統建設和運維成本。

三、數據處理層

數據處理層是智慧工地系統的“大腦”,負責對采集到的海量數據進行清洗、存儲、分析和挖掘,提取有價值的信息。

(一)數據清洗與預處理

數據清洗:對采集到的原始數據進行篩選、去重、糾錯等操作,去除噪聲數據和無效數據,確保數據的準確性和完整性。例如,去除傳感器因信號干擾產生的異常值,修正因設備故障導致的數據錯誤。

數據預處理:對清洗后的數據進行格式轉換、歸一化處理等,使其符合后續分析的要求。例如,將不同格式的時間戳統一轉換為標準格式,對不同量綱的數據進行歸一化處理,以便進行綜合分析。

(二)數據存儲

關系型數據庫:如MySQL、Oracle等,用于存儲結構化數據,如人員信息、設備信息、考勤記錄、物料臺賬等。關系型數據庫具有數據一致性好、事務處理能力強等優點,適合對數據的準確性和完整性要求較高的業務場景。

非關系型數據庫:如MongoDB、Redis等,用于存儲非結構化數據和半結構化數據,如視頻監控數據、圖片、日志文件等。非關系型數據庫具有可擴展性強、讀寫性能高等優點,能夠滿足大數據量和高并發訪問的需求。

數據倉庫:對存儲在關系型數據庫和非關系型數據庫中的數據進行整合和匯總,構建統一的數據倉庫,為數據分析與挖掘提供數據支持。數據倉庫采用多維數據模型,能夠方便地進行數據查詢和分析。

(三)數據分析與挖掘

實時數據分析:利用流式計算技術(如Apache Storm、Apache Flink等),對實時采集到的數據進行快速分析處理,及時發現異常情況并發出預警。例如,實時監測塔吊的運行參數,當發現超載、傾斜等異常情況時,立即向管理人員發送警報信息。

批量數據分析:運用大數據分析技術(如Hadoop、Spark等),對歷史數據進行深度挖掘和分析,發現數據背后的規律和趨勢。例如,分析不同時間段、不同施工階段的物料消耗情況,為物料的采購計劃和庫存管理提供決策依據。

數據挖掘算法:應用機器學習、深度學習等算法,對數據進行分類、聚類、預測等操作,挖掘潛在的價值信息。例如,通過分析工人的工作績效數據,預測工人的離職風險,提前采取留人措施;利用圖像識別技術對視頻監控畫面進行分析,自動識別安全隱患和違規行為。

四、應用服務層

應用服務層是智慧工地系統的“四肢”,基于數據處理層提供的數據和分析結果,為工地管理提供各種具體的應用服務。

(一)人員管理

人員考勤管理:根據人員定位數據和生物識別數據,自動統計工人的出勤情況,生成考勤報表,減少人工統計的工作量和誤差。

人員培訓管理:記錄工人的培訓信息,包括培訓課程、培訓時間、培訓成績等,提醒管理人員安排工人參加培訓,確保工人具備相應的技能和資質。

人員績效管理:結合人員的工作任務完成情況、工作質量、工作效率等數據,對工人的績效進行評估和考核,為薪酬調整、晉升等提供依據。

(二)設備管理

設備運行監控:實時顯示設備的運行狀態、參數和位置信息,對設備的故障進行預警和診斷,及時安排維修保養,提高設備的利用率和可靠性。

設備維護管理:制定設備的維護計劃,記錄設備的維護歷史和維修記錄,對設備的維護成本進行分析和統計,優化設備維護策略。

設備調度管理:根據施工進度和設備需求,合理安排設備的調度和使用,提高設備的利用率,避免設備閑置和浪費。

(三)環境管理

環境監測預警:實時顯示環境監測數據,當環境指標超出規定范圍時,自動發出預警信息,提醒管理人員采取相應的環保措施。

環保措施管理:記錄環保措施的執行情況,如灑水降塵、噪音治理等,對環保措施的效果進行評估和分析,不斷優化環保管理方案。

(四)物料管理

物料庫存管理:實時掌握物料的庫存數量、位置和狀態信息,設置庫存預警閾值,當庫存低于閾值時自動提醒采購,避免物料缺貨或積壓。

物料追溯管理:通過RFID等技術實現物料的全程追溯,記錄物料的采購、運輸、入庫、出庫、使用等環節的信息,確保物料的質量和安全。

(五)安全管理

安全風險預警:基于數據分析結果,對工地現場的安全風險進行評估和預警,如高處墜落、物體打擊、觸電等風險,提前采取防范措施。

安全隱患排查治理:記錄安全隱患的發現、整改和驗收情況,形成閉環管理,確保安全隱患得到及時有效的處理。

安全教育培訓:提供在線安全教育培訓課程和資料,記錄工人的安全培訓情況,提高工人的安全意識和操作技能。

(六)質量管理

質量檢測管理:記錄工程質量檢測數據,如混凝土強度、鋼筋焊接質量等,對檢測結果進行分析和評估,及時發現質量問題并采取整改措施。

質量驗收管理:按照工程質量驗收標準,對分項工程、分部工程和單位工程進行驗收管理,記錄驗收過程和結果,確保工程質量符合要求。

五、用戶界面層

用戶界面層是智慧工地系統與用戶之間的交互窗口,為用戶提供直觀、便捷的操作界面。

(一)PC端管理平臺

綜合看板:以圖表、報表等形式直觀展示工地現場的關鍵指標和數據,如人員出勤率、設備利用率、環境指標、施工進度等,讓管理人員能夠快速了解工地的整體運行情況。

業務管理模塊:提供人員管理、設備管理、環境管理、物料管理、安全管理、質量管理等業務功能模塊的詳細操作界面,管理人員可以在該界面上進行數據查詢、統計、分析、審批等操作。

系統設置模塊:用于對系統進行參數設置、用戶權限管理、數據備份與恢復等操作,確保系統的安全穩定運行。

(二)移動端APP

實時信息推送:將工地現場的重要信息,如安全預警、設備故障、任務提醒等,及時推送到管理人員的移動設備上,方便管理人員隨時隨地掌握工地動態。

現場業務辦理:管理人員可以通過移動端APP進行現場巡檢記錄、隱患上報、任務分配等業務操作,提高工作效率。

數據查詢與統計:提供數據查詢和統計功能,管理人員可以在移動設備上查詢?nèi)藛T信息、設備狀態、物料庫存等數據,并進行簡單的統計分析。

(三)大屏展示系統

可視化展示:在工地現場的會議室、監控中心等場所設置大屏展示系統,通過動態圖表、地圖、視頻等形式,全方位展示工地現場的實時數據和運行情況,為項目決策和匯報提供直觀的依據。

多屏聯動:支持多個屏幕之間的聯動展示,例如在一個屏幕上顯示工地整體平面圖,點擊某個區域后,在其他屏幕上同步顯示該區域的詳細信息,如人員分布、設備運行狀態等。

智慧工地系統平臺架構圖涵蓋了數據采集、網絡傳輸、數據處理、應用服務和用戶界面等多個層面,各層面之間相互協作、緊密配合,共同構建了一個智能化、信息化、數字化的工地管理體系,為提高工地管理效率、保障施工安全、提升工程質量、實現節能減排等目標提供了有力支持。
